Pantografi
Il catalogo di Fratelli Rinaldi Srl offre un’ampia gamma di pantografi professionali per serramentisti: pantografi monotesta, pantografi pneumatici per la lavorazione dei profilati di alluminio, pvc, ferro e acciaio inox. I nostri pantografi sono a comando manuale ma studiati e dotati di accorgimenti per velocizzare le diverse lavorazioni inoltre alcuni modelli offrono la possibilità di ruotare i piano di lavoro per lavorare le diverse facce del pezzo e anche an angoli intermedi.

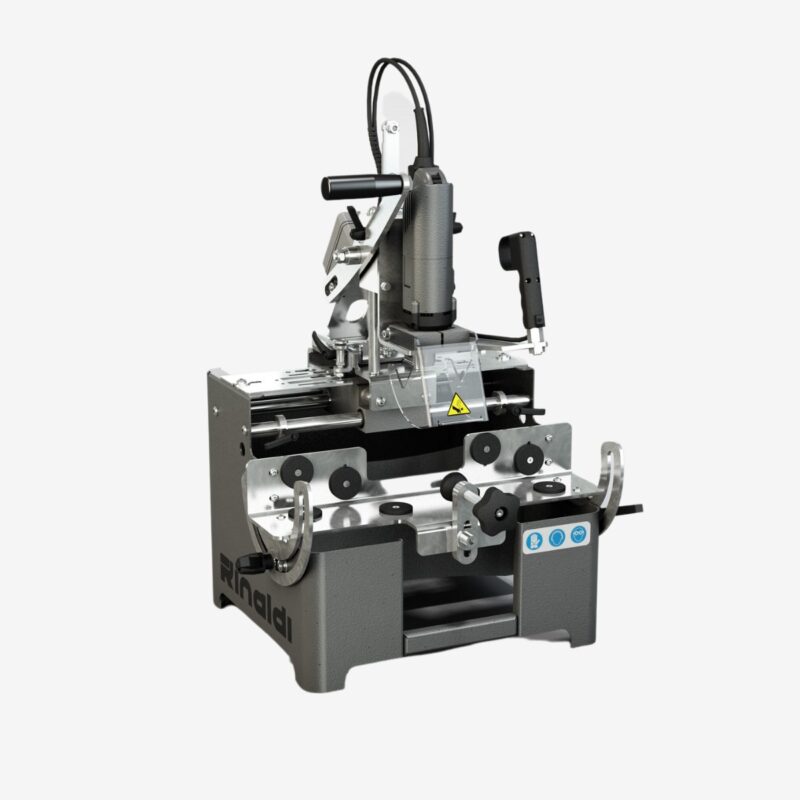

- Pantografo monotesta a comando manuale da banco, movimento di traslazione testa con due leve. Il sistema di rotazione del piano morsa permette di girare rapidamente il pezzo di 90° e tutti gli angoli intermedi senza sbloccare la morsa; questo dispositivo velocizza e rende più precise le lavorazioni da eseguirsi su 2 facce del pezzo. Due tastatori a comando manuale.

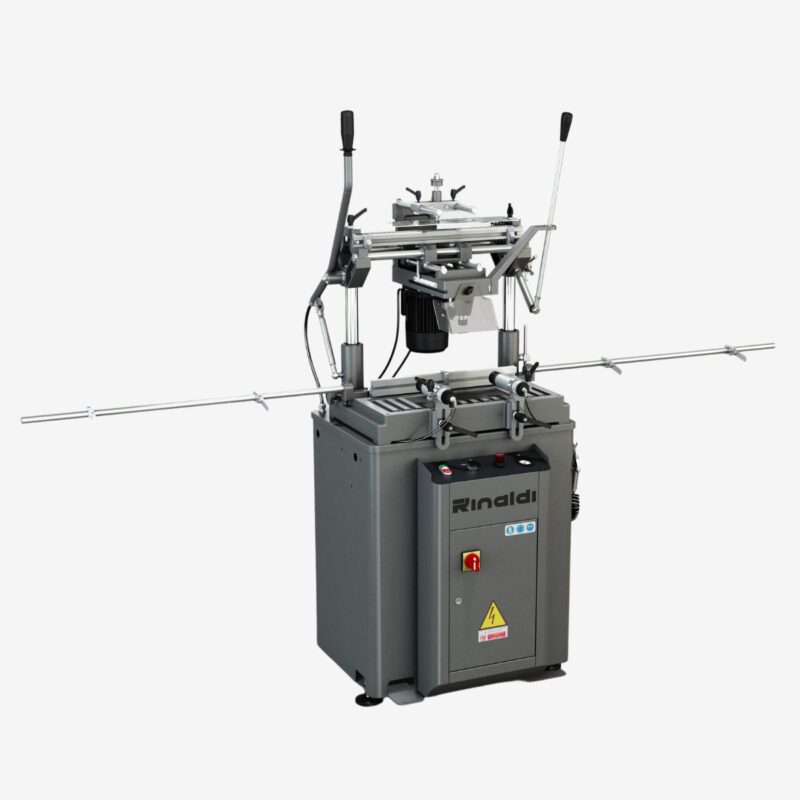

- Pantografo monotesta a comando manuale, movimento di traslazione testa con leva indiretta. Possibilità di eseguire lavorazioni passanti senza girare il pezzo. Tastatore a comando manuale.

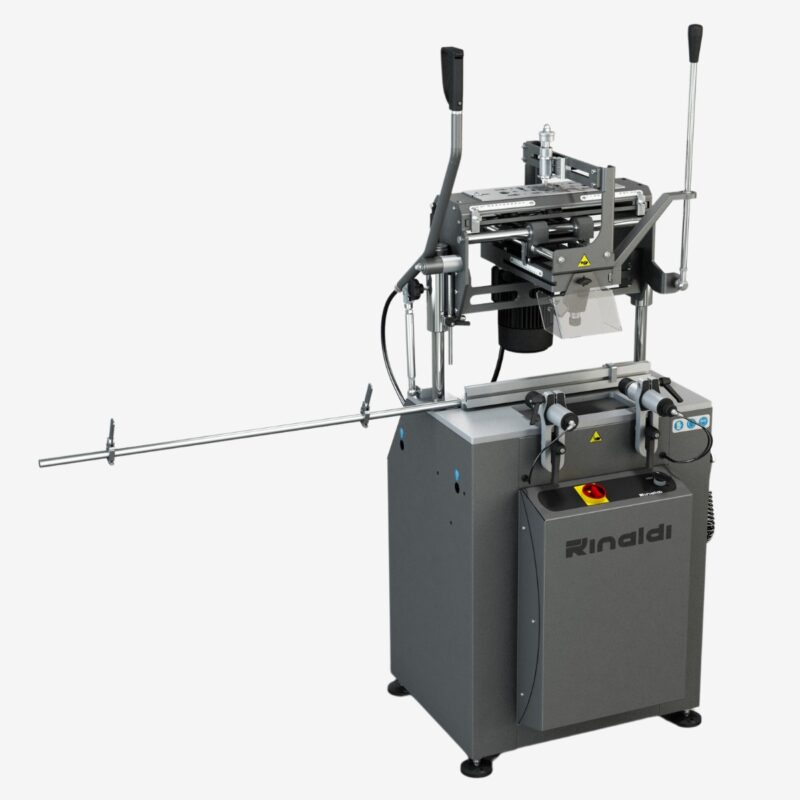

- Pantografo monotesta a comando manuale, movimento di traslazione testa con leva indiretta e ampia corsa in altezza. Possibilità di eseguire lavorazioni passanti senza girare il pezzo. Tastatore a comando manuale.

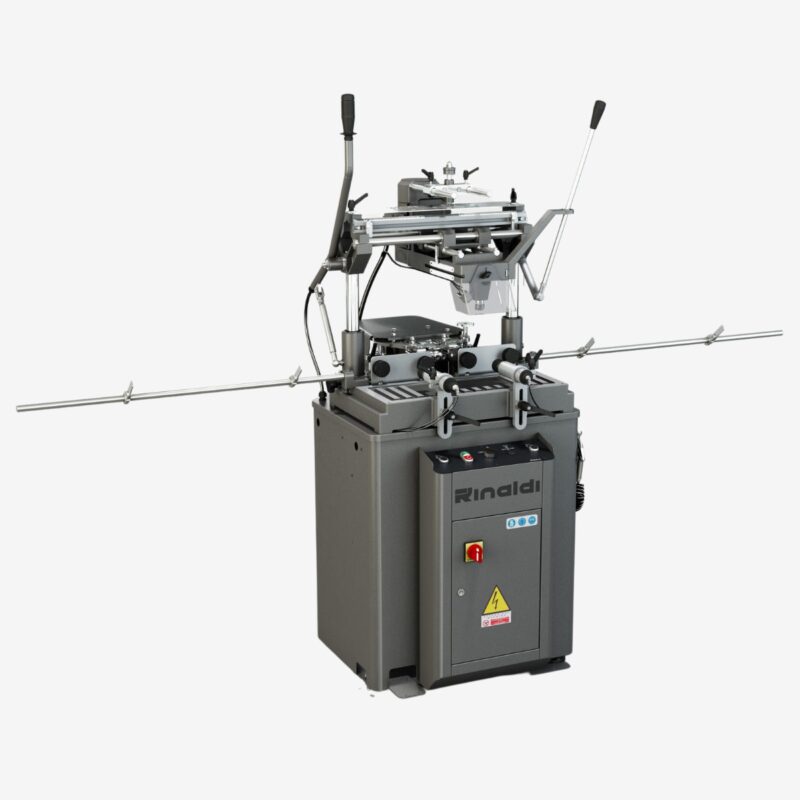

- Pantografo monotesta a comando manuale, movimento di traslazione testa con leva indiretta e ampia corsa in altezza. Dotata di unità di foratura a 3 punte per lavorazione cremonese ad avanzamento semiautomatico per lavorazioni su PVC con rinforzo di acciaio. Possiblità di eseguire lavorazioni passanti senza girare il pezzo. Tastatore a comando manuale.

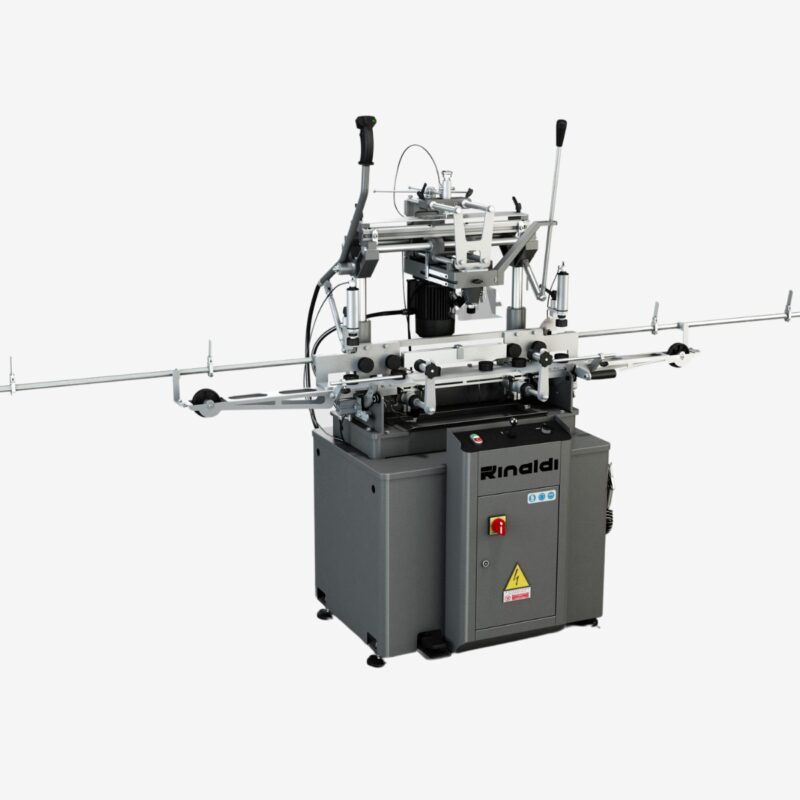

- Pantografo monotesta a comando manuale, bloccaggio pneumatico movimento di discesa e traslazione testa attraverso leva indiretta. Il sistema di rotazione del piano morsa permette di girare rapidamente il pezzo di 90° senza sbloccare le morse. Questo dispositivo velocizza e rende più precise le lavorazioni da eseguirsi su 2 facce del pezzo. Effettuando lavorazioni passanti si lavorano fino a 4 facce senza sboccare il pezzo. Il tastatore pneumatico con 6 memorie, regolabili, permette un rapido e preciso piazzamento della macchina.

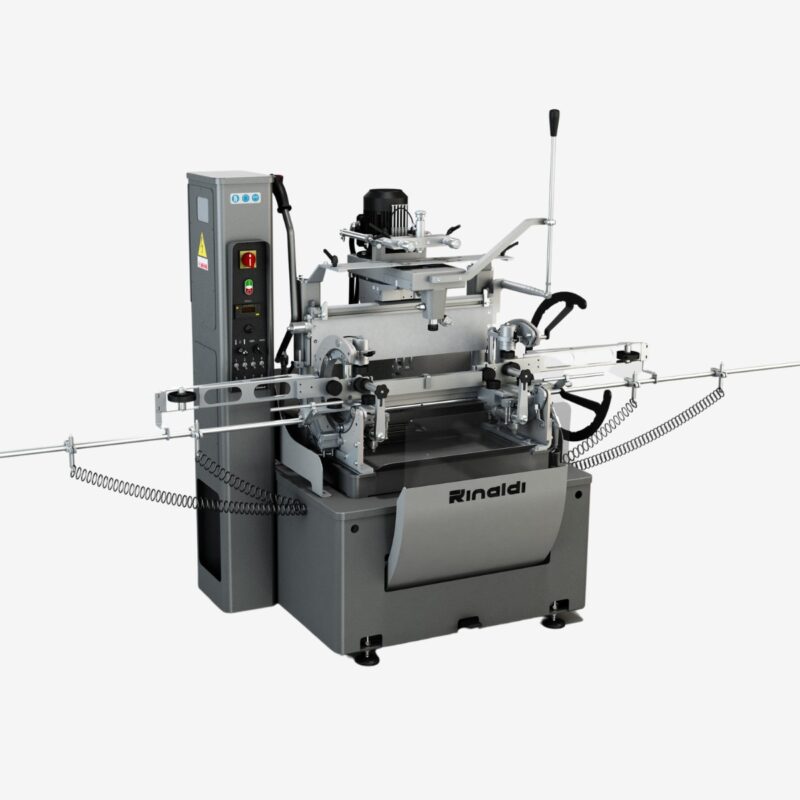

- Pantografo monotesta a comando manuale, bloccaggio pneumatico discesa testa e movimento di traslazione attraverso leva indiretta. Possibilità di lavorare acciaio fino a 3 mm con dotazione standard; con accessorio specifico acciaio inox fino a 2 mm. Velocità rotazione mandrino regolabile con variatore elettronico per migliorare la qualità delle fresature e la durata dell’utensile. Tastatore con 6 memorie regolabili permette un rapido e preciso piazzamento della macchina. Il sistema di rotazione del piano morsa (brevettato) permette di lavorare 4 facce del profilato senza sbloccare le morse. Il movimento rotatorio da 0° a 180° mantiene lo stesso asse; la figura prodotta sulla prima faccia a 0° risulta alla stessa quota di quella riprodotta sulla faccia opposta a 180°. Questo sistema permette di aumentare la velocità d’esecuzione e la precisione, utilizzare utensili di lunghezza inferiore, eliminando lavorazioni passanti quindi ridurre vibrazioni e rumorosità. Protezione anteriore zona lavoro a comando pneumatico.

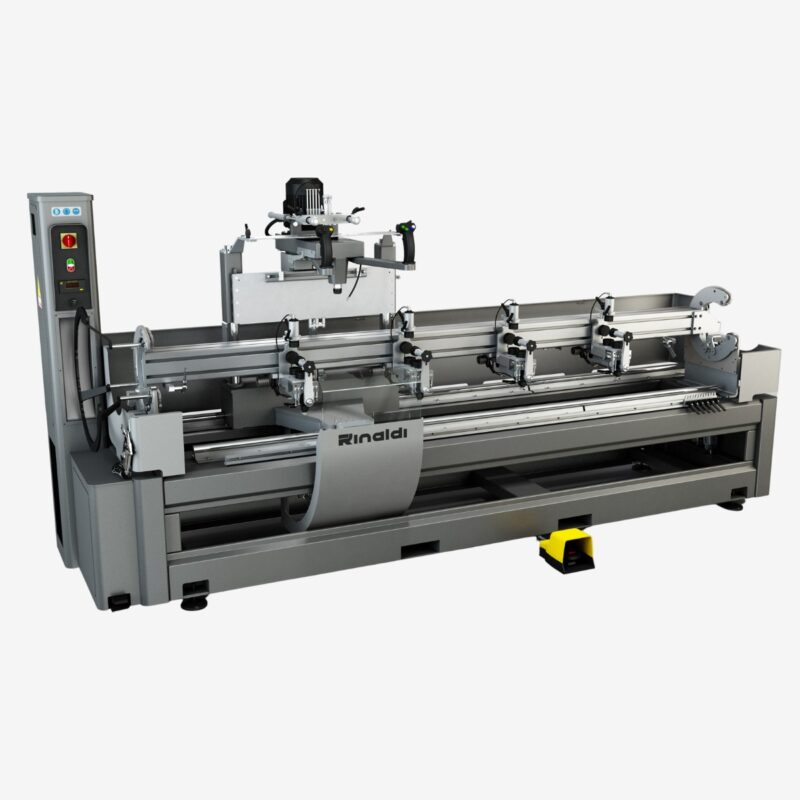

- Pantografo mono testa comando manuale su basamento di lunghezza 3000 mm, con unità mobile manualmente e bloccaggio pneumatico. Avanzamento semiautomatico discesa testa con dispositivo di avvicinamento rapido e salto camera. Cambio rapido utensile a comando pneumatico (optional). Possibilità di lavorare acciaio fino a 2 mm con dotazione standard; con accessorio specifico acciaio inox fino a 1.5 mm. Tastatore pneumatico con traslazione pneumatica a 5 posizioni regolabili permette un rapido e preciso piazzamento della macchina. Il sistema di rotazione del piano morsa permette di lavorare 3 facce del profilato senza sbloccare le morse oppure 4 facce eseguendo lavorazioni passanti. Il movimento rotatorio da 0° a 180° mantiene lo stesso asse; la figura prodotta sulla prima faccia a 0° risulta alla stessa quota di quella riprodotta sulla faccia opposta a 180°. Questo sistema permette di aumentare la velocità d'esecuzione e la precisione, utilizzare utensili di lunghezza inferiori quindi ridurre vibrazioni e rumorosità. Protezione anteriore zona lavoro a comando pneumatico.

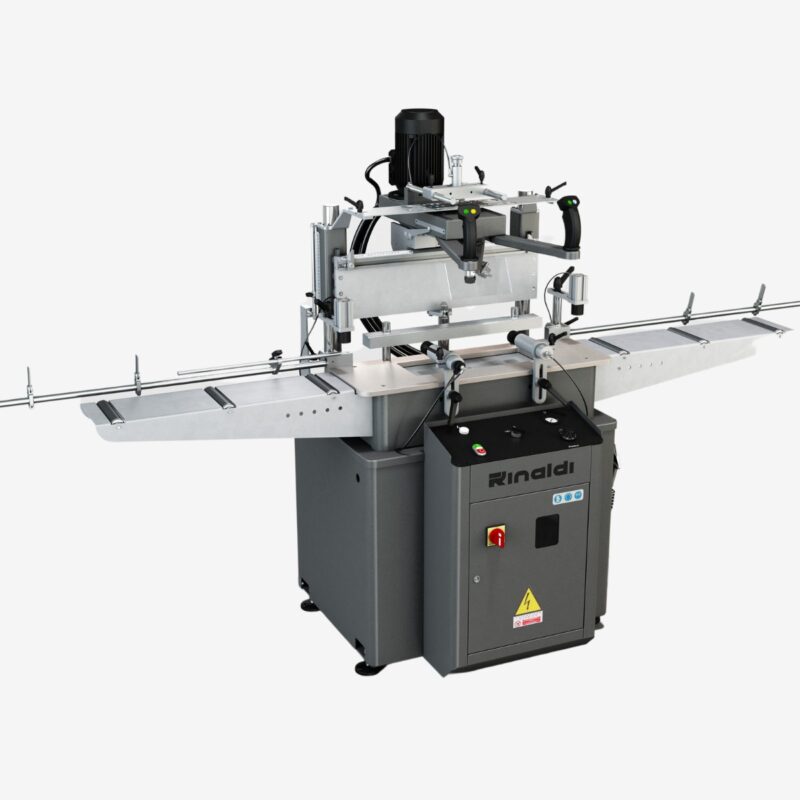

- Pantografo monotesta a comando manuale, discesa semiautomatica con dispositivo di avvicinamento rapido e salto camera. Possibilità di lavorare acciaio fino a 3 mm con dotazione standard; nella versione "40I" con accessorio specifico anche acciaio inox fino a 2 mm. Velocità rotazione mandrino regolabile nella versione "40I" con variatore elettronico per migliorare la qualità delle lavorazioni e la durata dell’utensile. Possibilità di eseguire lavorazioni passanti su alluminio senza girare il pezzo. Piano di lavoro antigraffio. Tastatore a comando pneumatico su impugnatura.
