Aspiratore industriale carrellato con ventilatore centrifugo silenziato ad alta portata d'aria con contenitore trucioli removibile, studiato per truciolo in alluminio.
L'unità filtrante dotata di turbina pneumatica permette all'operatore di pulire agevolmente il filtro prolungandone la durata.
Disponibile in tre versioni "15" per macchine singole, "22" per troncatrici doppia testa comprensivo di avvio automatico e "40" per tutti gli utilizzi in modo molto intensivo.
Banco di assemblaggio estensibile per porte e finestre, ampio piano di lavoro costituito da 6 guide scorrevoli, facilmente regolabili per il montaggio di cornici di ogni dimensione e dotate di guarnizioni in gomma antigraffio ad alta aderenza.
La struttura interamente in acciaio verniciato dotata di piedi regolabili e snodati garantisce la massima stabilità in qualsiasi situazione di utilizzo. La dotazione comprende piani con cassette porta oggetti e supporti porta utensili.
Carrello porta guarnizioni con 4 bobine estraibili, rapidamente e regolabili.
Centro di lavoro a montante mobile con mandrino verticale e 4 assi comandati da controllo numerico compresa la rotazione del piano morse in continuo che permette ogni angolazione compresa da -90° a +90°.
Carenatura perimetrale integrale con vasca raccolta trucioli; protezione lato anteriore scorrevole a comando pneumatico.
Cambio rapido utensile automatico a 4 posizioni cono ISO30.
Bloccaggio pezzo con 4 morse pneumatiche a posizionamento manuale, bloccaggio pneumatico e controllo di posizione automatico di serie; bloccaggio pneumatico e posizionamento automatico in opzione.
Possibilità di lavorare alluminio, PVC, acciaio fino a 4 mm e acciaio inox fino 3 mm con accessorio specifico.
La versione "33Q" prevede un mandrino con velocità massima di 12000 giri/min., la versione "33Q con elettromandrino" con velocità massima di 20.000 giri/min.
Foratrice monotesta ad avanzamento manuale con 2 mandrini ad interasse variabile.
Spostamento punta mobile con volantino.
Piano morsa regolabile lungo l'asse Y, con possibilità di memorizzare 6 posizioni, velocizza il piazzamento.
Foratrice monotesta ad avanzamento discesa testa semiautomatica con 2 mandrini ad interasse variabile.
Spostamento pneumatico della punta mobile con possibilità di memorizzare 2 interassi.
Dispositivo di avvicinamento rapido con rilevamento automatico altezza profilato.
Il piano morsa regolabile trasversalmente asse Y, con possibilità di memorizzare 6 posizioni, velocizza il piazzamento.
Foratrici multitesta con testa di sinistra fissa le altre mobili manualmente, con bloccaggio pneumatico.
Ogni testa a discesa semiautomatica è selezionabile separatamente, dispone di 2 mandrini ad interasse variabile, spostamento pneumatico della punta mobile con possibilità di memorizzare 2 interassi e dispositivo di avvicinamento rapido con rilevamento automatico altezza profilato.
I piani morsa regolabili trasversalmente asse Y, con possibilità di memorizzare 6 posizioni, velocizzano il piazzamento. La versione "22D" e "23D" dispongono di 2 teste e basamento di lunghezza rispettivamente 2000 e 3000 mm, la "33D" dispone di 3 teste e basamento di lunghezza 3000 mm.
A richiesta sono realizzabili macchine con più teste e basamenti di lunghezza diversa.
Foratrice monotesta a discesa manuale con 6 mandrini studiata per eseguire la foratura necessaria al montaggio delle cerniere di tipo pesante in unico ciclo di lavoro (bloccando anta e telaio insieme) garantendo un'esecuzione rapida e precisa.
Il sistema a cambio rapido delle punte velocizza il piazzamento per le forature di cerniere a due ali da eseguirsi lato destro e sinistro.
Possibilità di variare l'interasse dei fori tra anta e telaio e memorizzare 6 posizioni ripetibili.
NOTA: specificare all'ordine il codice distanziatore interassi foratura cerniere (vedi dotazioni)
Intestatrice orizzontale ad avanzamento manuale, da banco, studiata per la lavorazione dei fermavetri arrotondati.
Esegue la fresatura necessaria allo scatto sull'anta dei fermavetri tagliati a 45° oppure a 90° in funzione della serie.
La macchina viene collaudata per la serie richiesta.
Protezione integrale zona lavoro.
Intestatrice orizzontale ad avanzamento manuale.
Cambio rapido del gruppo frese.
Esegue fresatura a 90°, nella versione "30F" anche angolo variabile da -45° a +45°.
Protezione integrale zona lavoro.
Intestatrice orizzontale ad avanzamento manuale.
Cambio rapido pneumatico del gruppo frese.
Esegue fresature a 90° e ad angolo variabile da -45° a +45°.
Piano di lavoro antigraffio.
Protezione integrale zona lavoro.
Intestatrice orizzontale ad avanzamento manuale o semiautomatico nella versione "32A".
L'alta velocità di rotazione utensile migliora la qualità della lavorazione sul profilato verniciato e in fuori squadro.
Esegue fresature a 90° e ad angolo variabile da -45° a +45°.
Cambio rapido del gruppo frese con comando pneumatico.
Piano di lavoro antigraffio.
Protezione integrale zona lavoro ad ampia visibilità interna.
Intestatrice orizzontale ad avanzamento manuale o semiautomatico nella versione "32AS".
L'alta velocità di rotazione utensile migliora la qualità della lavorazione sul profilato verniciato e in fuori squadro.
Esegue fresature a 90° e ad angolo variabile da -45° a +45°.
Cambio rapido del gruppo frese con comando pneumatico.
Piano di lavoro antigraffio.
Zona lavoro insonorizzata e integralmente carenata ad ampia visibilità interna.
Il tunnel insonorizzato a comando manuale (solo fresature a 90°) riduce la rumorosità emessa a circa 85 dB.
Intestatrice orizzontale ad avanzamento e ciclo di lavoro automatico.
Velocità di rotazione utensile regolabile con variatore elettronico, l'alta velocità di rotazione utensile migliora la qualità della lavorazione con angolo variabile e sul profilato verniciato.
Esegue fresature a 90° e ad angolo variabile da -45° a +45°.
Cambio rapido del gruppo frese con comando pneumatico.
Piano di lavoro antigraffio.
Zona lavoro insonorizzata e integralmente carenata.
La battuta revolver auto-ribaltabile annulla il contatto tra battuta e pezzo durante l’avanzamento.
La versione "35S" comprende un tunnel insonorizzato a comando pneumatico (solo fresature a 90°) che riduce la rumorosità emessa a circa 75 dB.
Limatrice a disco per profilati di alluminio con taglio sulle 2 facce, dispone di riscontro graduato e piano antigraffio.
Pantografo monotesta a comando manuale da banco, movimento di traslazione testa con due leve.
Il sistema di rotazione del piano morsa permette di girare rapidamente il pezzo di 90° e tutti gli angoli intermedi senza sbloccare la morsa; questo dispositivo velocizza e rende più precise le lavorazioni da eseguirsi su 2 facce del pezzo.
Due tastatori a comando manuale.
Pantografo monotesta a comando manuale, movimento di traslazione testa con leva indiretta.
Possibilità di eseguire lavorazioni passanti senza girare il pezzo.
Tastatore a comando manuale.
Pantografo monotesta a comando manuale, movimento di traslazione testa con leva indiretta e ampia corsa in altezza.
Possibilità di eseguire lavorazioni passanti senza girare il pezzo.
Tastatore a comando manuale.
Pantografo monotesta a comando manuale, movimento di traslazione testa con leva indiretta e ampia corsa in altezza.
Dotata di unità di foratura a 3 punte per lavorazione cremonese ad avanzamento semiautomatico per lavorazioni su PVC con rinforzo di acciaio.
Possiblità di eseguire lavorazioni passanti senza girare il pezzo.
Tastatore a comando manuale.
Pantografo monotesta a comando manuale, bloccaggio pneumatico movimento di discesa e traslazione testa attraverso leva indiretta.
Il sistema di rotazione del piano morsa permette di girare rapidamente il pezzo di 90° senza sbloccare le morse. Questo dispositivo velocizza e rende più precise le lavorazioni da eseguirsi su 2 facce del pezzo.
Effettuando lavorazioni passanti si lavorano fino a 4 facce senza sboccare il pezzo.
Il tastatore pneumatico con 6 memorie, regolabili, permette un rapido e preciso piazzamento della macchina.
Pantografo monotesta a comando manuale, bloccaggio pneumatico discesa testa e movimento di traslazione attraverso leva indiretta.
Possibilità di lavorare acciaio fino a 3 mm con dotazione standard; con accessorio specifico acciaio inox fino a 2 mm.
Velocità rotazione mandrino regolabile con variatore elettronico per migliorare la qualità delle fresature e la durata dell’utensile.
Tastatore con 6 memorie regolabili permette un rapido e preciso piazzamento della macchina.
Il sistema di rotazione del piano morsa (brevettato) permette di lavorare 4 facce del profilato senza sbloccare le morse.
Il movimento rotatorio da 0° a 180° mantiene lo stesso asse; la figura prodotta sulla prima faccia a 0° risulta alla stessa quota di quella riprodotta sulla faccia opposta a 180°. Questo sistema permette di aumentare la velocità d’esecuzione e la precisione, utilizzare utensili di lunghezza inferiore, eliminando lavorazioni passanti quindi ridurre vibrazioni e rumorosità.
Protezione anteriore zona lavoro a comando pneumatico.
Pantografo mono testa comando manuale su basamento di lunghezza 3000 mm, con unità mobile manualmente e bloccaggio pneumatico.
Avanzamento semiautomatico discesa testa con dispositivo di avvicinamento rapido e salto camera.
Cambio rapido utensile a comando pneumatico (optional).
Possibilità di lavorare acciaio fino a 2 mm con dotazione standard; con accessorio specifico acciaio inox fino a 1.5 mm.
Tastatore pneumatico con traslazione pneumatica a 5 posizioni regolabili permette un rapido e preciso piazzamento della macchina.
Il sistema di rotazione del piano morsa permette di lavorare 3 facce del profilato senza sbloccare le morse oppure 4 facce eseguendo lavorazioni passanti.
Il movimento rotatorio da 0° a 180° mantiene lo stesso asse; la figura prodotta sulla prima faccia a 0° risulta alla stessa quota di quella riprodotta sulla faccia opposta a 180°. Questo sistema permette di aumentare la velocità d'esecuzione e la precisione, utilizzare utensili di lunghezza inferiori quindi ridurre
vibrazioni e rumorosità.
Protezione anteriore zona lavoro a comando pneumatico.
Pantografo monotesta a comando manuale, discesa semiautomatica con dispositivo di avvicinamento rapido e salto camera.
Possibilità di lavorare acciaio fino a 3 mm con dotazione standard; nella versione "40I" con accessorio specifico anche acciaio inox fino a 2 mm.
Velocità rotazione mandrino regolabile nella versione "40I" con variatore elettronico per migliorare la qualità delle lavorazioni e la durata dell’utensile.
Possibilità di eseguire lavorazioni passanti su alluminio senza girare il pezzo.
Piano di lavoro antigraffio.
Tastatore a comando pneumatico su impugnatura.

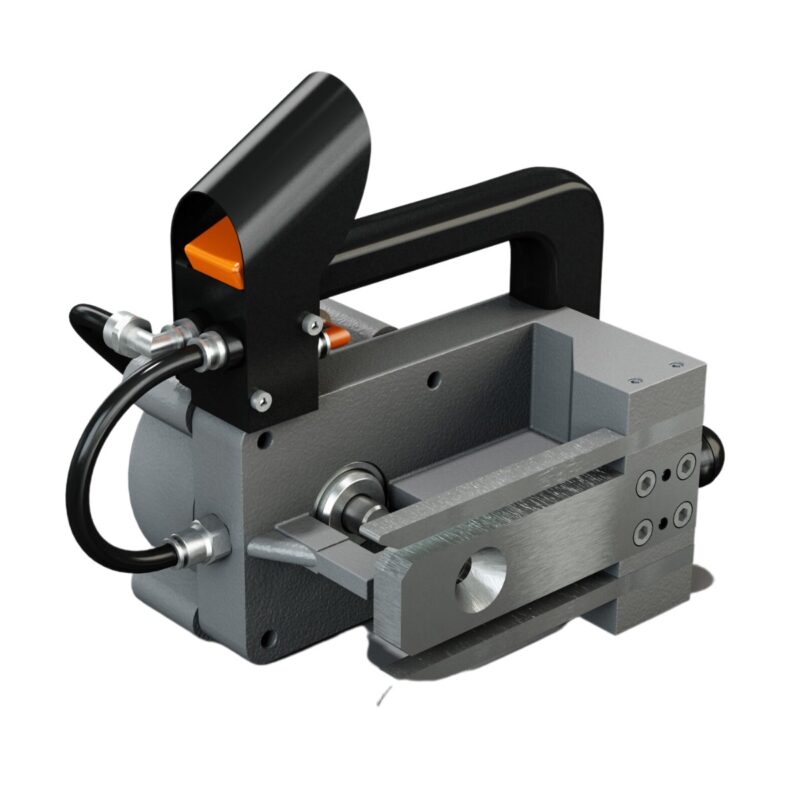

Punzonatrice portatile ad azionamento pneumatico per l'esecuzione del foro necessario al montaggio delle squadrette di giunzione d'angolo; un' ulteriore esecuzione, ad una profondità diversa, permette il passaggio chiave di tiraggio della squadretta.

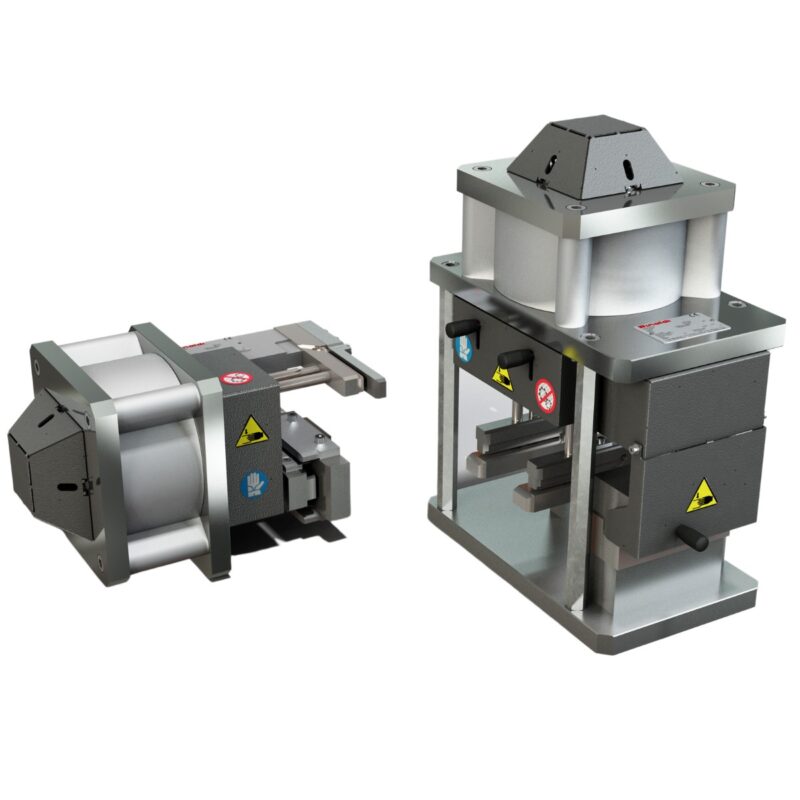

Punzonatrice da banco ad azionamento pneumatico studiata specificatamente per le lavorazioni tipiche di profilati per serramenti senza asportazione trucioli quali battenti, scorrevoli, persiane, facciate e balconi.
A richiesta si possono avere delle lavorazioni / stazioni escludibili rapidamente.
La versione può essere di tipo orizzontale o verticale.

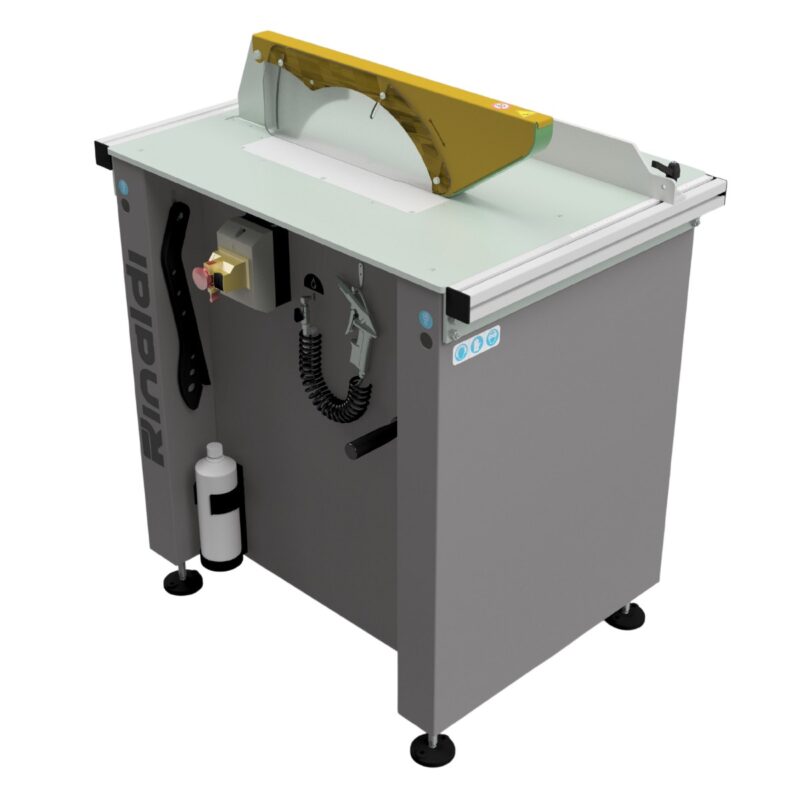

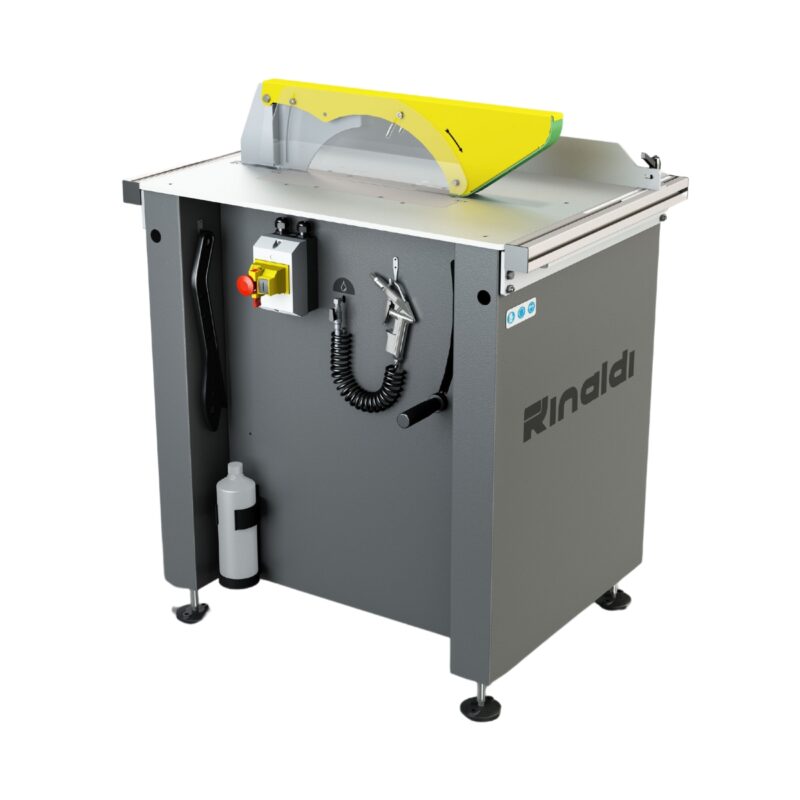

Rifilatrice progettata per rifilare profili in alluminio e PVC.
La semplice regolazione dell'altezza e protezione lama, con ampia visibilità interna, garantiscono il massimo livello di sicurezza e comodità nell'utilizzo per l'operatore. Il sistema di lubrificazione pneumatica della lama a micronebbia è escludibile.
Piano di lavoro antiruggine.

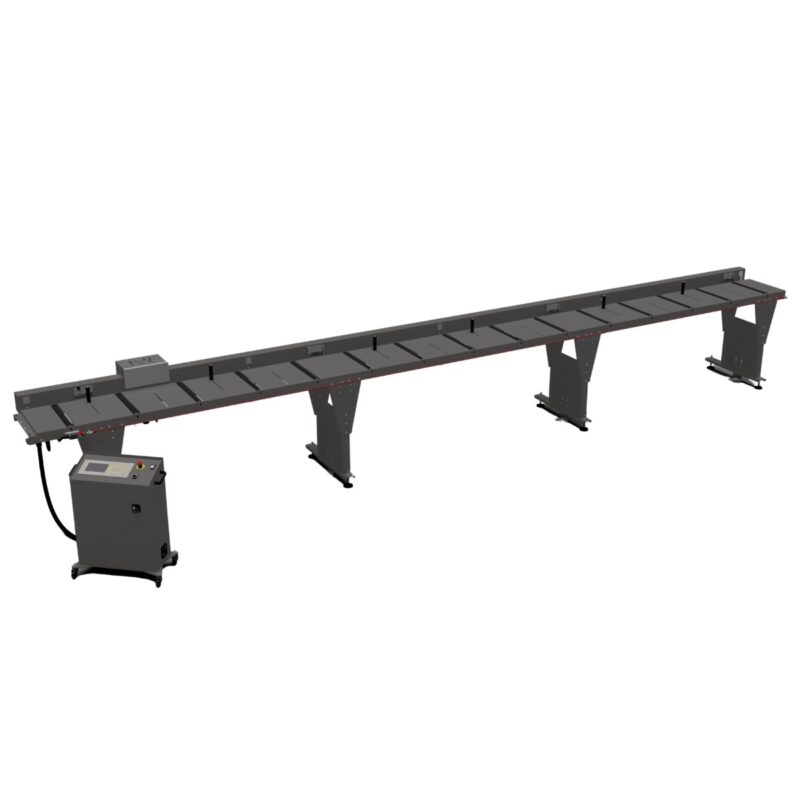

Rulliera supporto profilato di scarico lato destro con movimento di posizionamento automatico della battuta di riferimento, escludibile, comandata da motore in corrente continua e sistema di rilevamento posizione ad elevata precisione con banda magnetica.
Possibilità di essere utilizzata come spingibarra per realizzare una linea di taglio.
Lettura e impostazione della quota su display digitale LCD. La lunghezza utile di riferimento di 7000 mm.

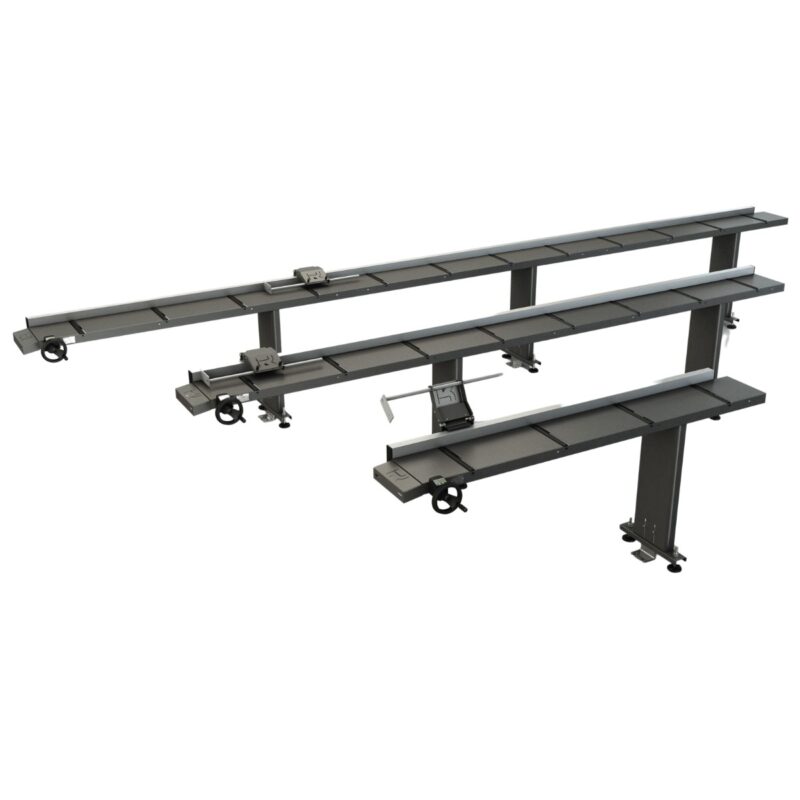

Rulliera supporto profilato di scarico lato destro con movimento di posizionamento battuta di riferimento, escludibile, comandato manualmente con volantino.
Lettura della quota su visualizzatore digitale LCD con alimentazione a batteria.
Disponibile in 3 versioni con diversa lunghezza. La versione "17V" ha una lunghezza utile di riferimento di 1700 mm, la versione "40V" di 4000 mm e la versione "60V" di 6000 mm.

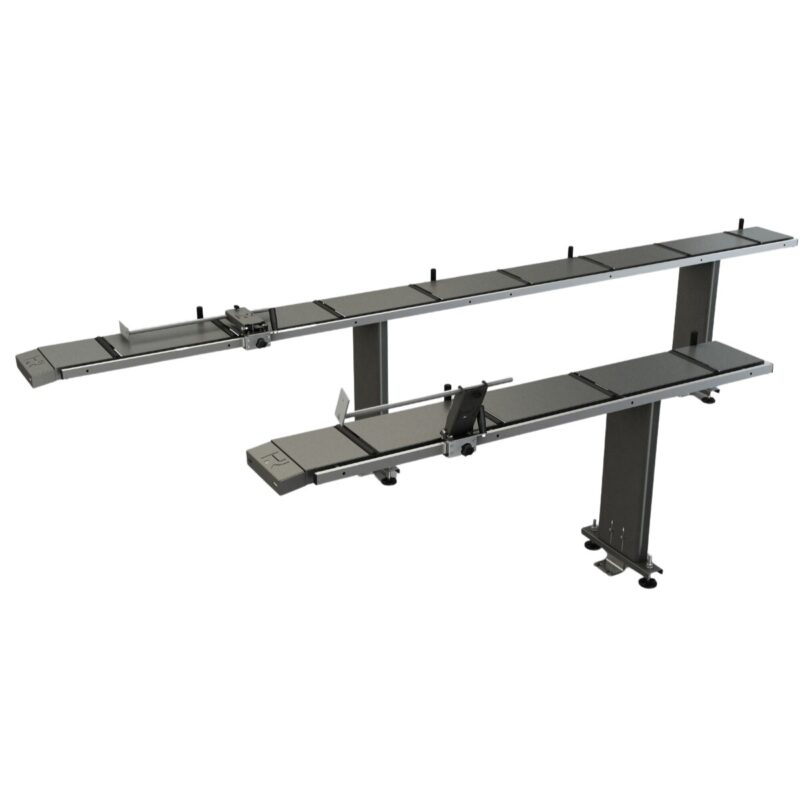

Rulliera supporto profilato, di scarico, lato destro con movimento di posizionamento battuta di riferimento, escludibile, comandata manualmente con impugnatura.
Lettura della quota su asta metrica di alluminio serigrafata.
Disponibile in due versioni di diversa lunghezza. La versione "20M" ha una lunghezza utile di riferimento di 2000 mm, la versione "40M" di 4000 mm.

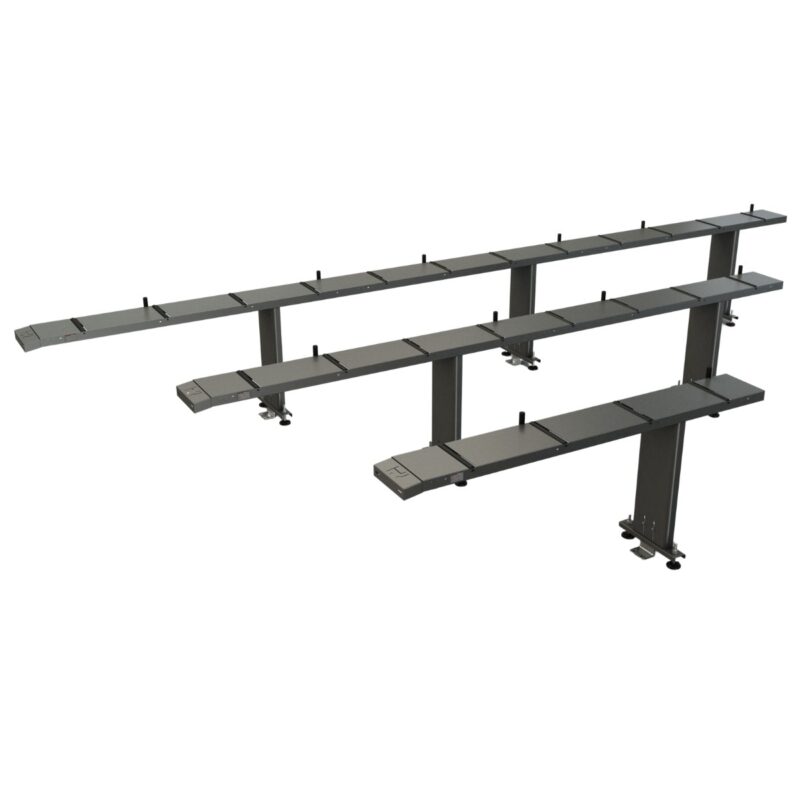

Rulliera supporto profilato di carico lato destro o sinistro con struttura modulare.
Disponibile in due versioni. La versione "22" ha una lunghezza di 2200 mm, la versione "44" di 4400 mm e la versione "66" di 6600 mm.
Linea di taglio con troncatrice monotesta ascendente con ampia capacità di taglio ad avanzamento lama automatico.
Squadro verticale, regolabile, per aumentare la capacità di taglio; angolazione di taglio a comando manuale nella versione "60A" o automatico nella versione "60E".
Protezione integrale zona taglio con tunnel antifortunistici laterali.
La rulliera ha la funzione di spingibarra con movimento di posizionamento automatico comandata da motore in corrente continua e sistema di rilevamento posizione ad elevata precisione con banda magnetica.
Lettura e impostazione della quote su display digitale LCD o attraverso l'immissione di liste di taglio importate da chiave USB o presa RJ45 opzionale.
La lunghezza massima di carico è di 7000 mm.
Troncatrice doppiatesta frontale con spostamento semiautomatico della testa mobile, inclinazione esterna e interna testa da 22.5° a 135° e tutte le gradazioni intermedie a gestione elettronica comandate da controllo numerico.
Avanzamento lama oleopneumatico con inclinazione di 15°.
Carenatura anteriore con vasca raccolta trucioli; protezione integrale zona di taglio, ascendente, a comando pneumatico.
Rulliera di supporto profilo collegata alla testa mobile che si compatta all'interno della carenatura.
Disponibile in due lunghezze di taglio utile: T.U. 4 m oppure T.U. 5 m.
Troncatrice doppiatesta frontale con spostamento semiautomatico della testa mobile comandato da controllo
numerico, inclinazione esterna teste a comando pneumatico con due posizioni fisse 90° e 45°; tutte le
gradazioni intermedie fino a 22.5° con riscontro meccanico.
Avanzamento lama oleopneumatico con inclinazione di 15°.
Carenatura anteriore con vasca raccolta trucioli; protezione integrale zona di taglio, ascendente, a comando pneumatico.
Rulliera di supporto profilo collegata alla testa mobile che si compatta all'interno della carenatura.
Disponibile in due lunghezze di taglio utile: T.U. 4 m oppure T.U. 5 m.
Troncatrice doppiatesta frontale con spostamento semiautomatico della testa mobile comandato da controllo
numerico, inclinazione esterna e interna testa a comando pneumatico con due posizioni fisse 90° e 45°; tutte le gradazioni intermedie da 135° fino a 22.5° con riscontro meccanico.
Avanzamento lama oleopneumatico con inclinazione di 15°.
Carenatura anteriore con vasca raccolta trucioli; protezione integrale zona di taglio, ascendente, a comando pneumatico.
Rulliera di supporto profilo collegata alla testa mobile che si compatta all'interno della carenatura.
Disponibile in due lunghezze di taglio utile: T.U. 4 m oppure T.U. 5 m.
Segatrice a disco ascendente con ampia capacità di taglio ad avanzamento lama manuale oppure semiautomatico nella versione "42A".
Squadro verticale regolabile per aumentare la capacità di taglio; angolazione di taglio fino a 15° a destra e sinistra con tre posizioni fisse -45°, 0°, +45° per un rapido piazzamento.
Protezione integrale zona taglio con tunnel antinfortunistici laterali.
La versione "42AD" di questa troncatrice monotesta prevede la salita lama con comando bimanuale ed esclusione tunnel infortunistici.
Troncatrice monotesta ascendente con ampia capacità di taglio ad avanzamento lama semiautomatico.
Squadro verticale, regolabile, per aumentare la capacità di taglio; angolazione di taglio fino a 15° a destra e sinistra con tre posizioni fisse -45°, 0°, +45° per un rapido piazzamento.
Protezione integrale zona taglio con tunnel antinfortunistici laterali.
La versione "60AC" prevede il comando di apertura/chiusura protezione pneumatico.
Troncatrice monotesta frontale con ampia capacità di taglio ad avanzamento lama semiautomatico.
Inclinazione testa a comando elettrico con tre pulsanti rapidi -45° 90° +45° le angolazioni di taglio destra e sinistra fino a 22.5° con posizionamento, elettronico.
Protezione integrale zona taglio a comando pneumatico.
